近期UGREEN绿联推出了一款10000mAh双向快充移动电源，这款产品支持18W双向快充，而且支持快充协议多，兼容性好，别的还自带USB-C输出线，方便用户携带和使用，可以或许满足多款手机的应急快充需求。下面小编就和大家分享这款移动电源的拆解，看看内里用料如何。
此前我们还拆解过绿联20000mAh双向快充移动电源PB163，这款产品为自带C94 Lightning线设计，而且还通过了MFi认证，有兴趣的小同伴可以看看。
一、绿联双向快充移动电源外观

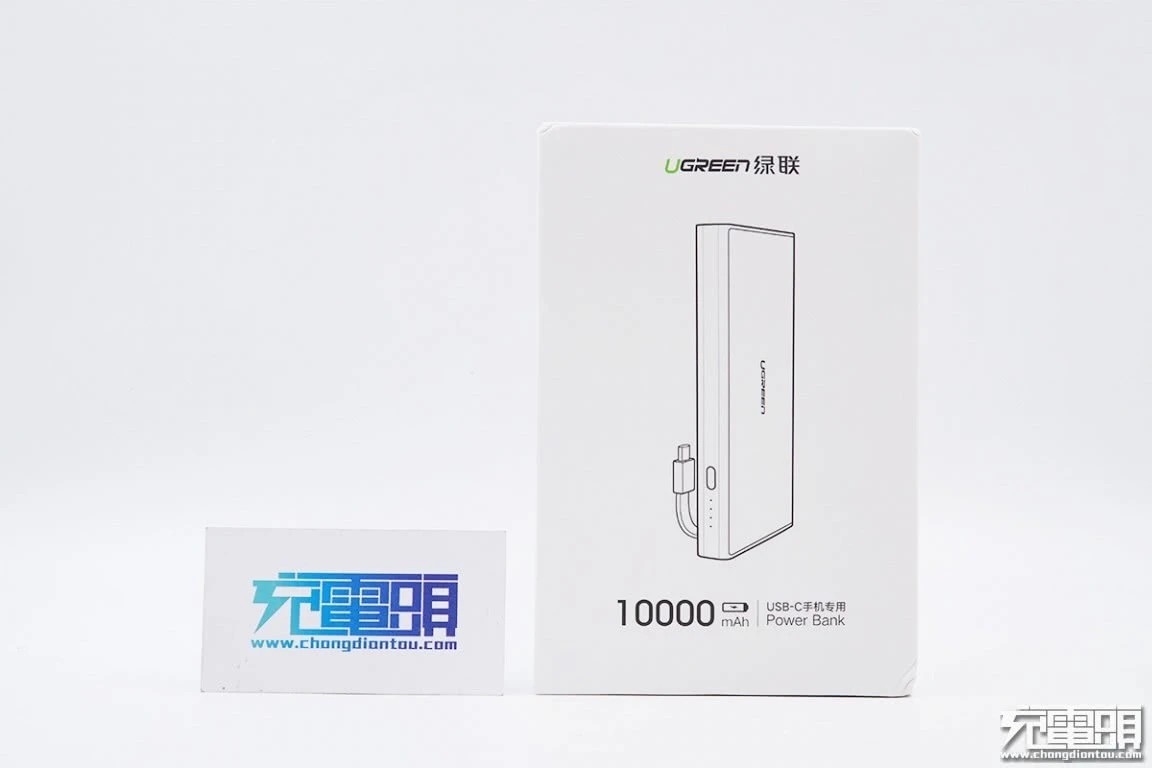

包装盒正面印有移动电源外观简图，上面是“UGREEN绿联”品牌字样，下面标注10000mAh电池容量，USB-C手机专用。

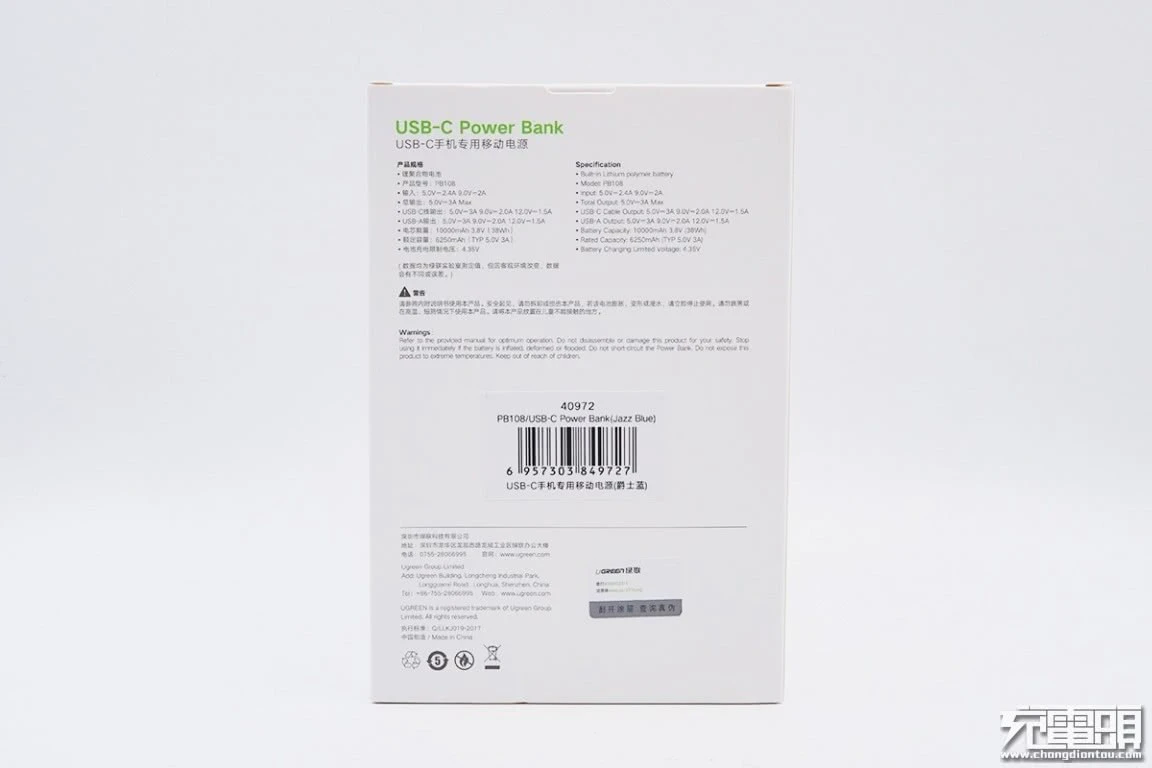

背面是中英文版产品规格参数信息先容，并贴有防伪标签。

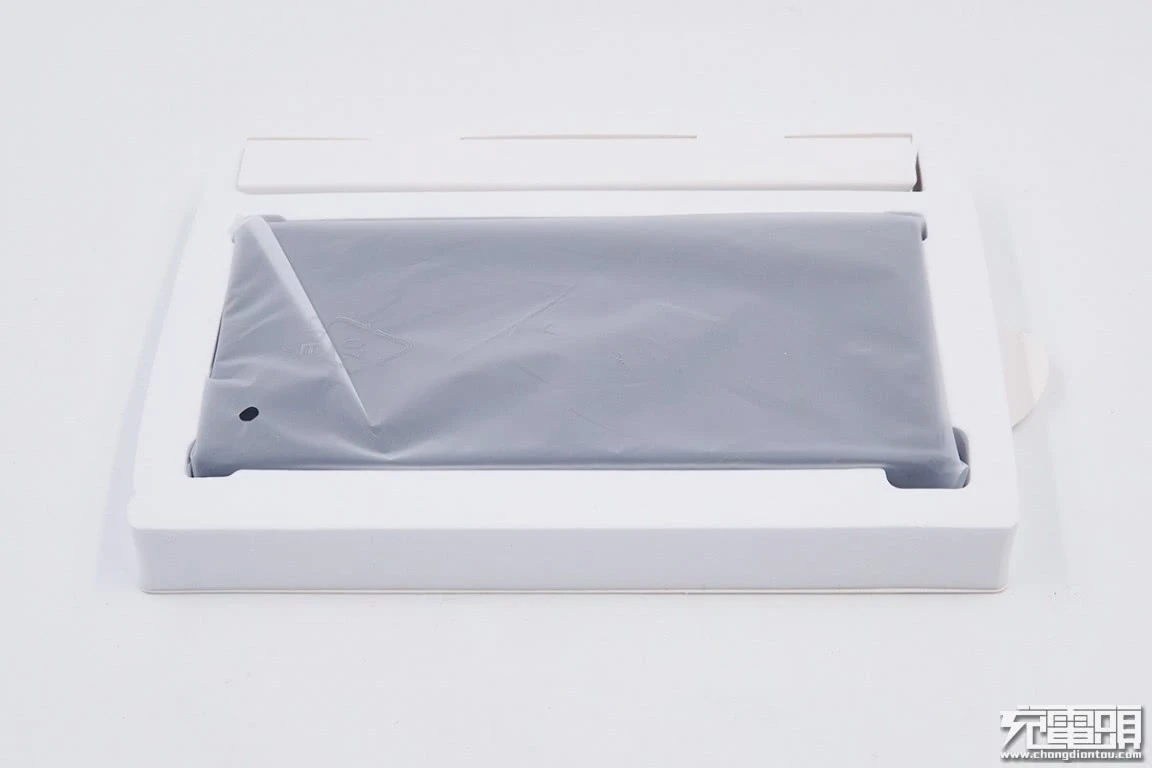

打开包装盒，内有塑料盒对产品进行固定和掩护，别的移动电源还套防尘袋。

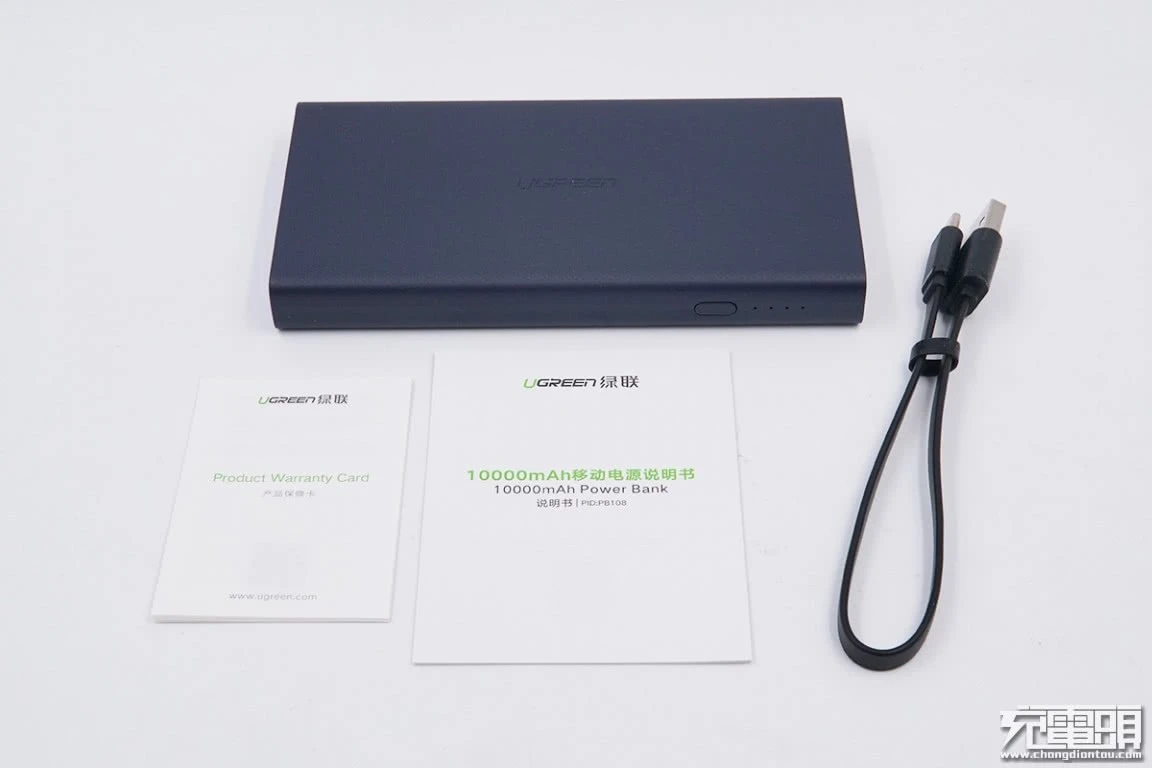

包装内含移动电源、USB-A to USB-C数据线、产品阐明书和保修卡。
这款双向快充移动电源机身正反面进行晒纹处置惩罚，不但起到装饰作用而且触摸手感好，侧身弧面过渡拿着不硌手。机身团体方正扁平，携带方便。

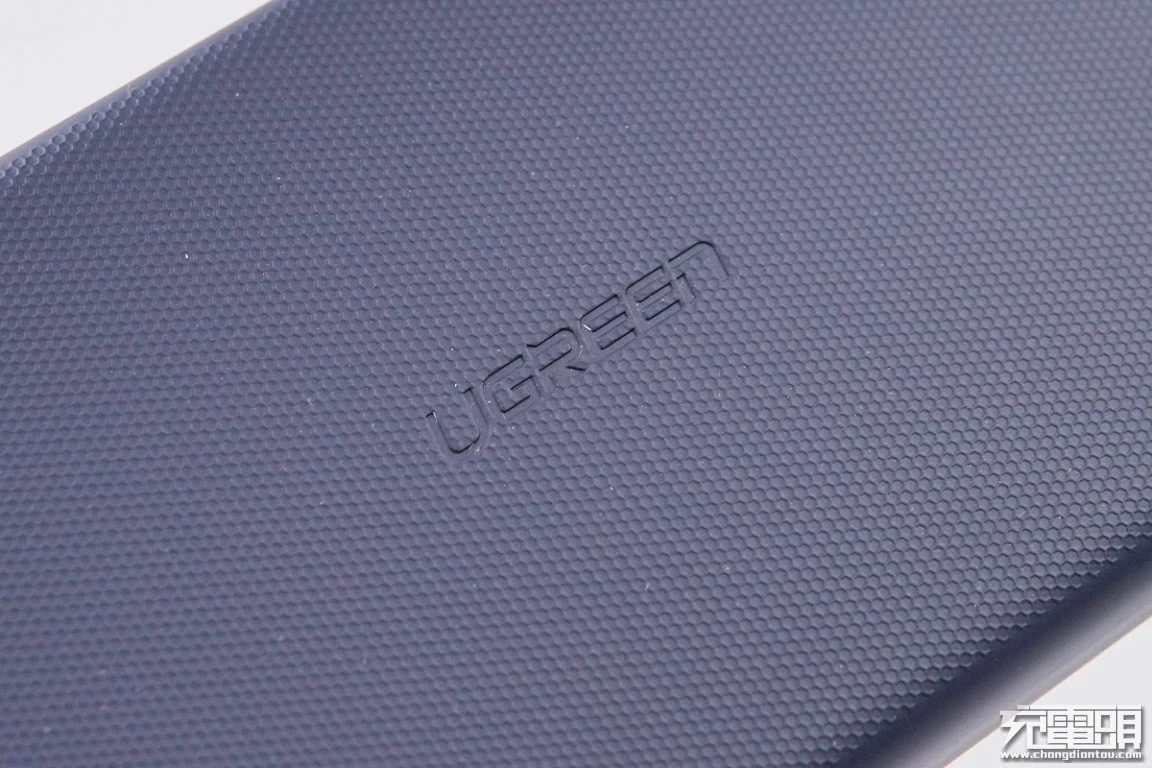

正面中央位置凹印UGREEN品牌。
移动电源自带USB-C输出线缆，并在背面设计有凹槽，移动电源闲置大概外带时可将USB-C线头嵌入凹槽里固定，方便携带。
机身侧面配有电源开关键和四颗LED电量指示灯。

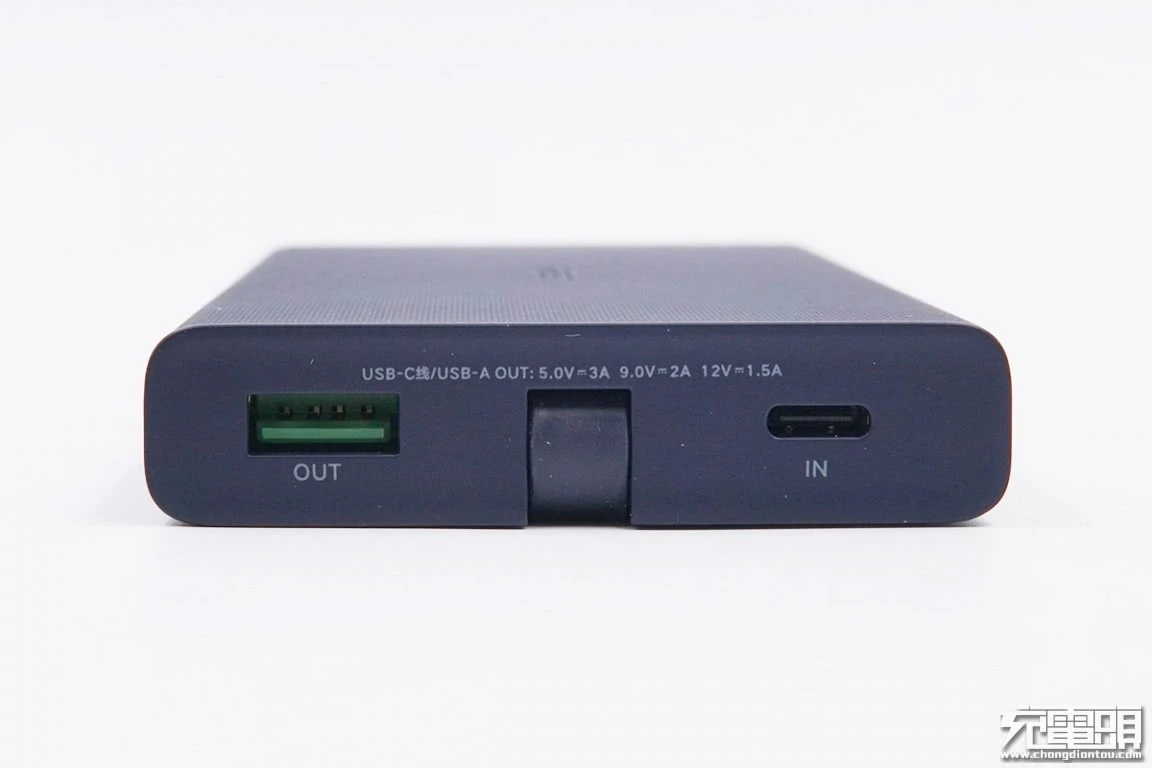

顶部配备1A1C两个接口，而且标注了A口和USB-C线输出参数。

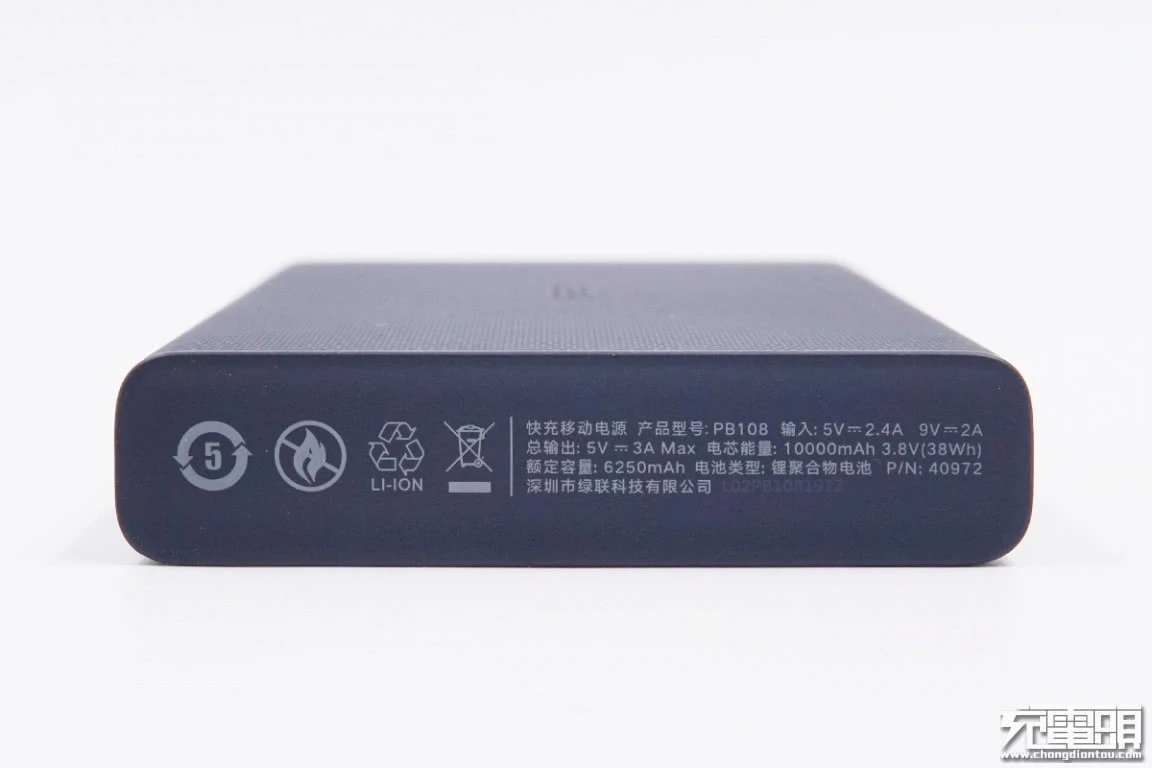

底部印有产品的参数信息
型号：PB108
输入：5V/2.4A或9V/2A
USB-C线/USB-A输出：5V/3A、 9V/2A 、 12V/1.5A
总输出：5V/3A Max
电芯容量：10000mAh 3.8V（38Wh）
额定容量：6250mAh
电池范例：锂聚合物电池
P/N：40972
深圳市绿联科技有限公司

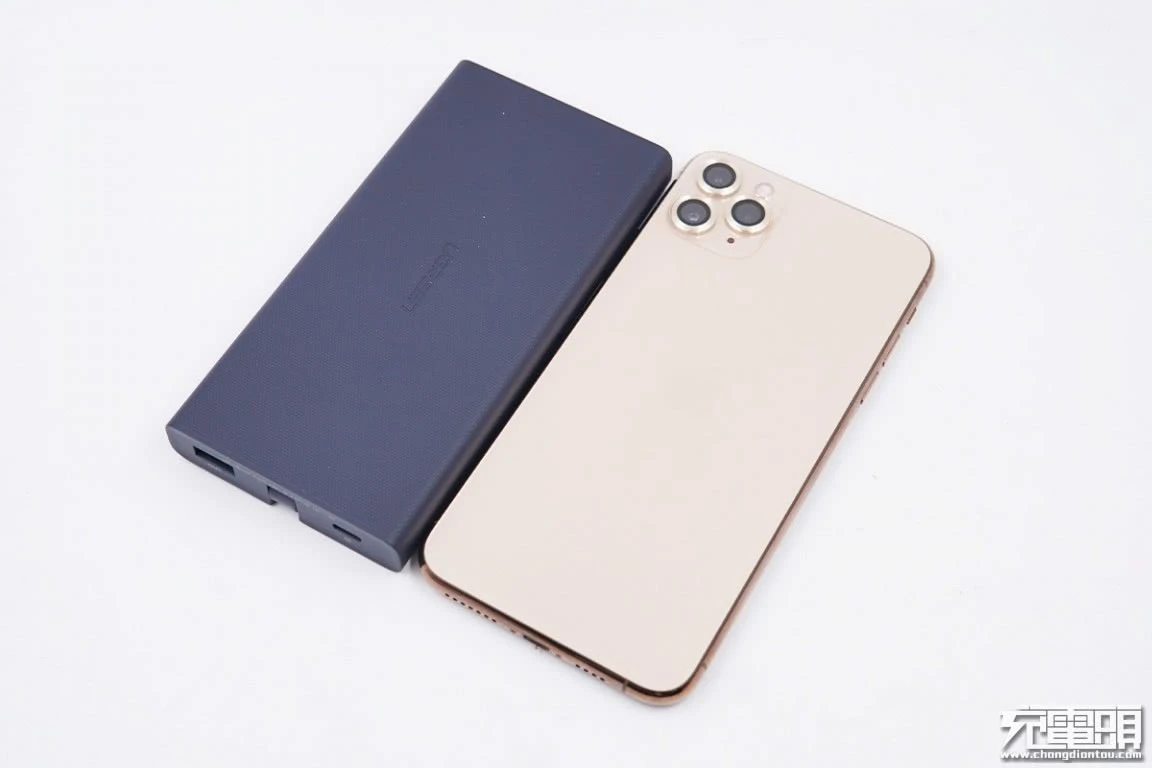

和苹果iPhone 11 Pro Max大小对比，绿联这款移动电源还要稍小一点。

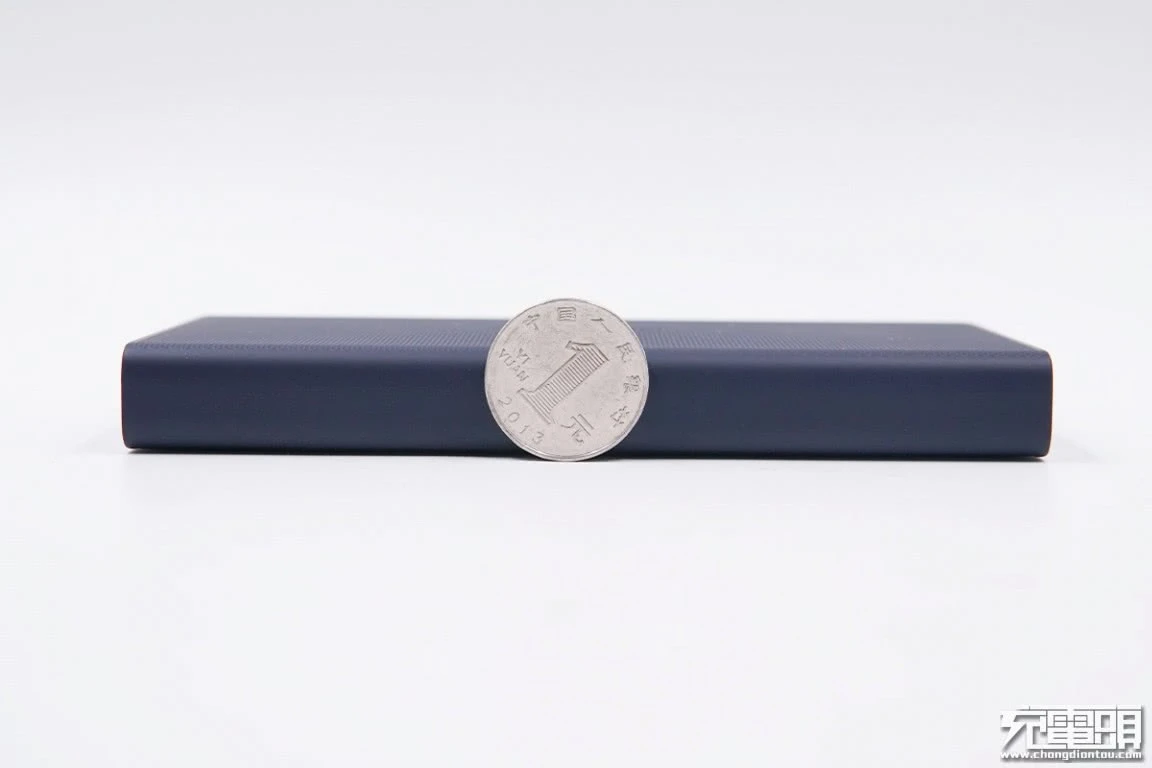

厚度比一元硬币直径要小得多。

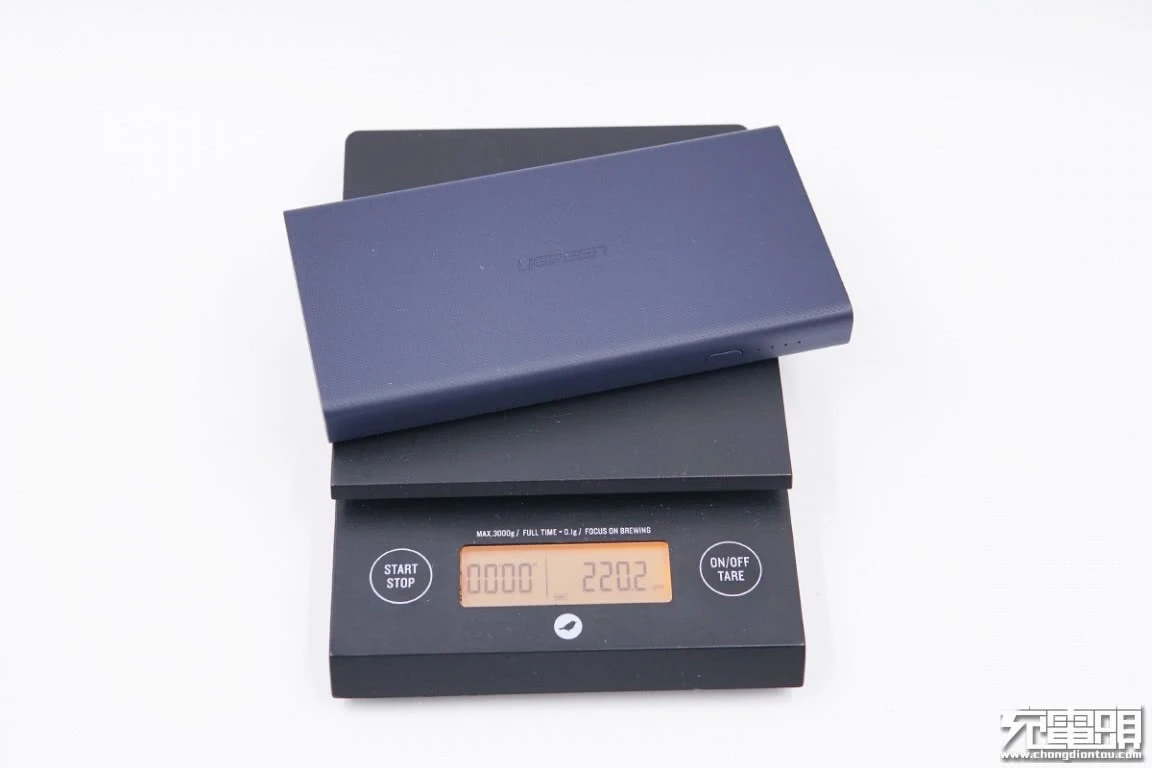

产品净重约为220g。

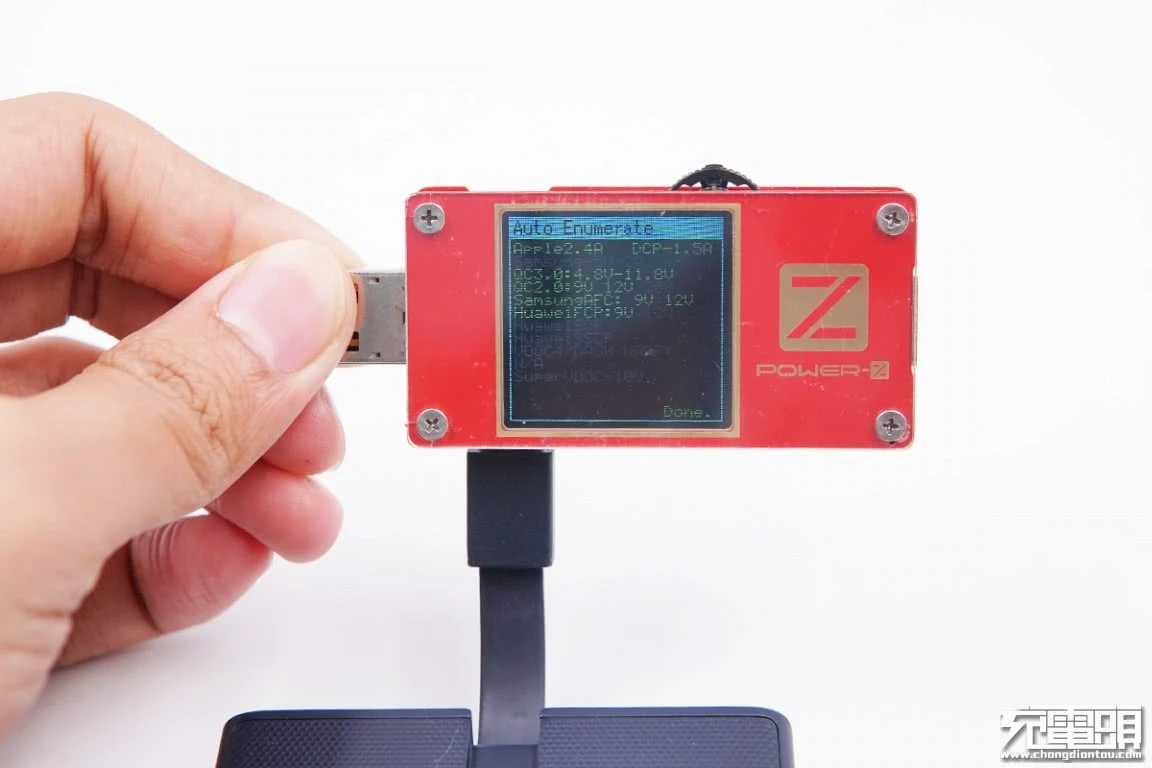

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，表现支持Apple 2.4A、USB-DCP协议，以及QC2.0/3.0、AFC、FCP多个快充协议。

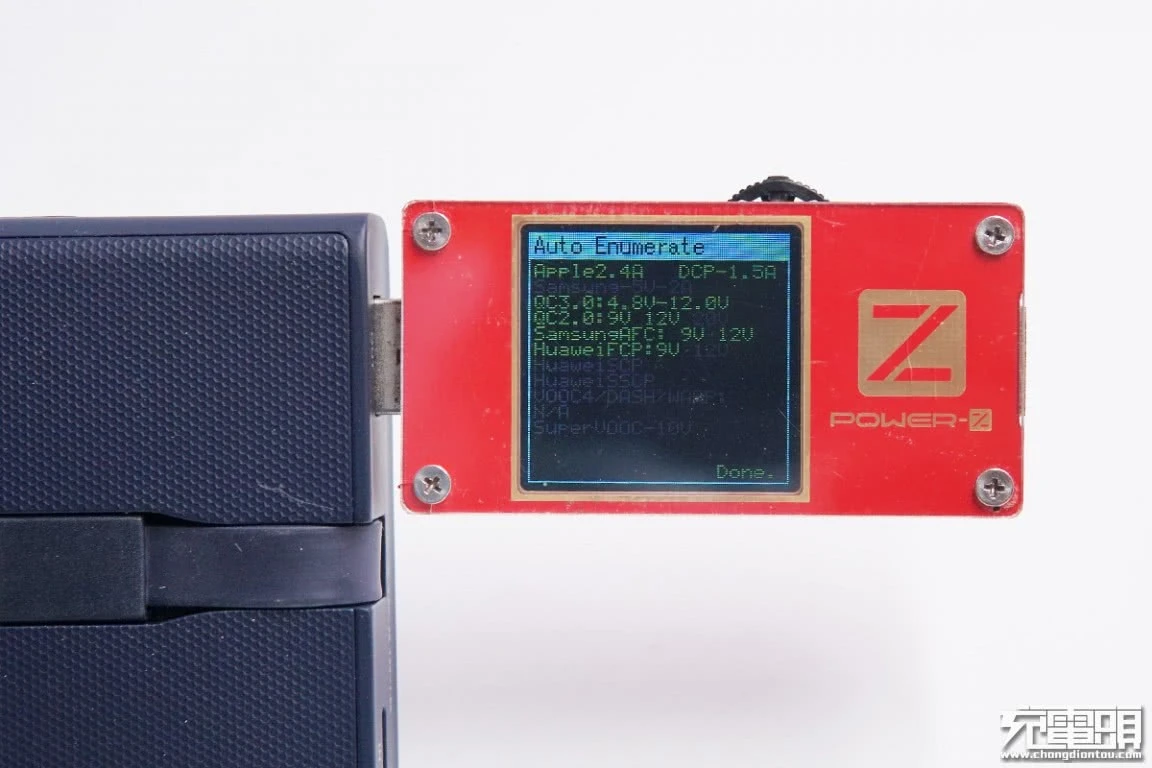

使用该表检测发现USB-C口同样支持Apple 2.4A、USB-DCP协议，以及QC2.0/3.0、AFC、FCP多个快充协议。
别的没有检测到PDO报文和电压档位，不支持PD协议。
二、绿联双向快充移动电源拆解

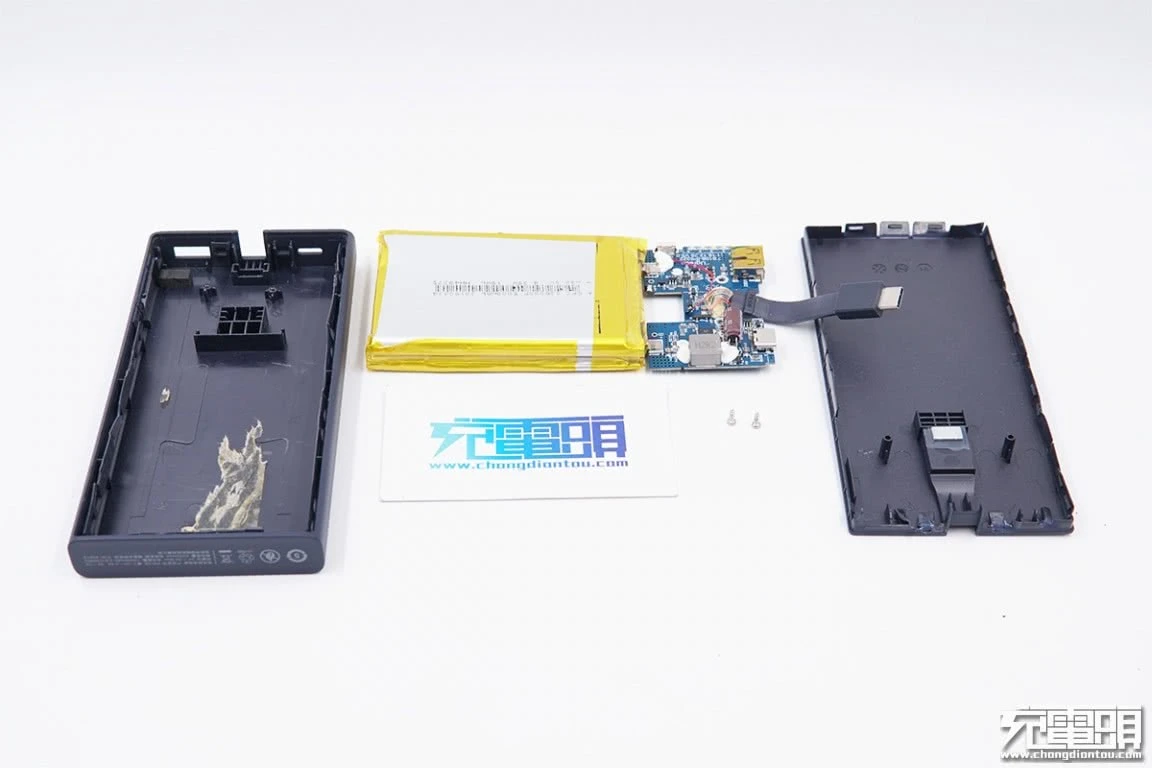

移动电源机身壳采用卡扣进行封装固定，电芯占据了内部大部分空间，且电芯上贴有黑色泡棉胶进行固定和掩护。
机身壳对应理线槽处固定有一块小磁铁，吸力能容易让一元硬币竖立。小磁铁用来吸附USB-C线缆的公头，方便收纳Type-C线。
PCB板使用两颗螺丝固定，电芯配有热敏电阻进行温度监测。

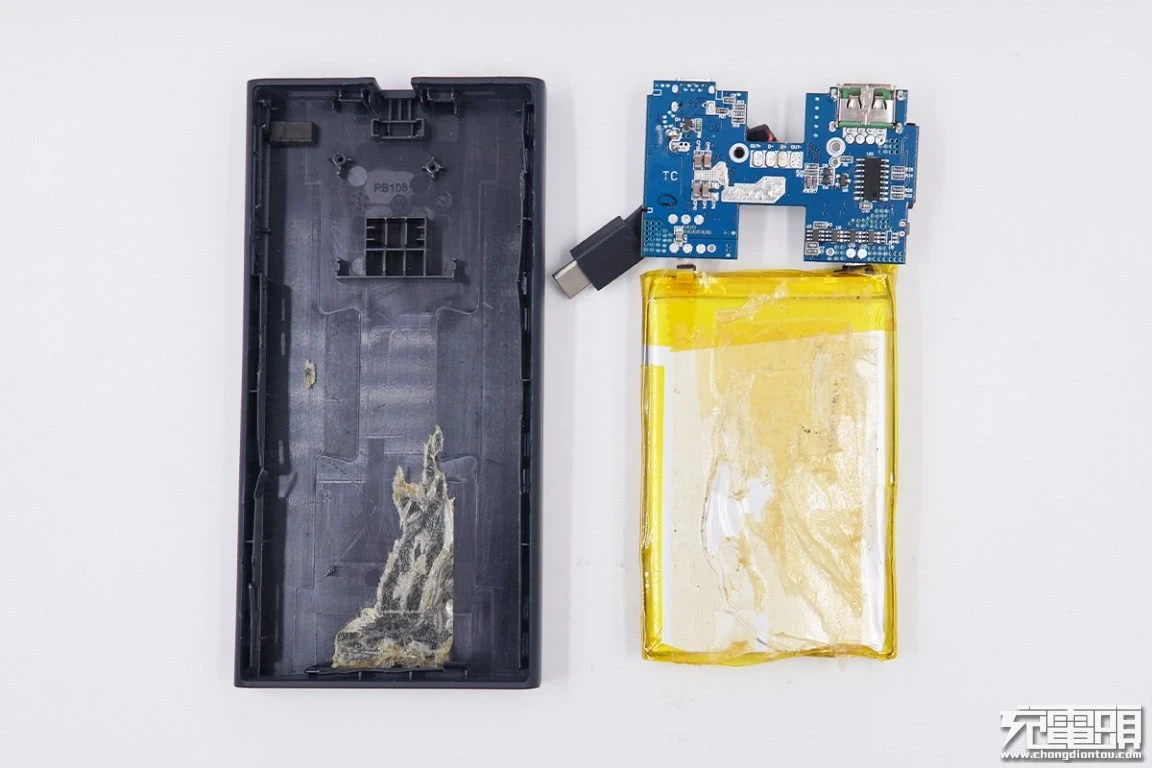

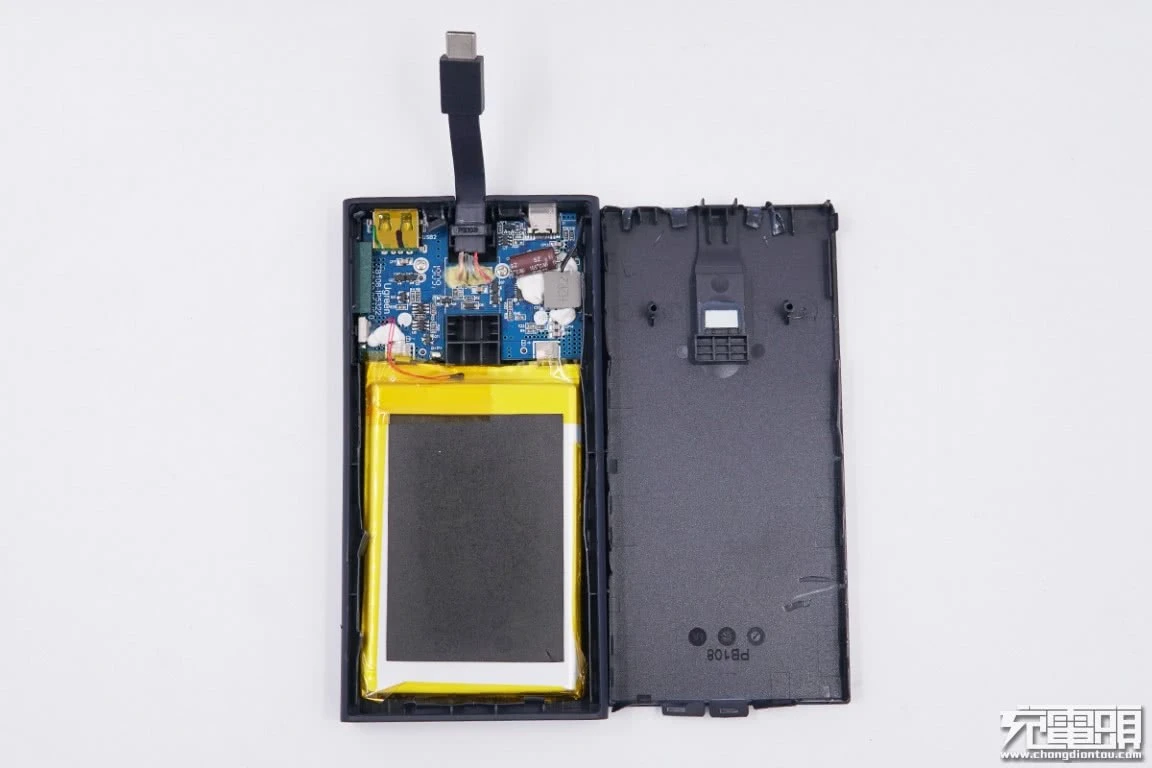

拆掉螺丝取出电芯和电路板，电芯另一面贴有双面胶进行固定。

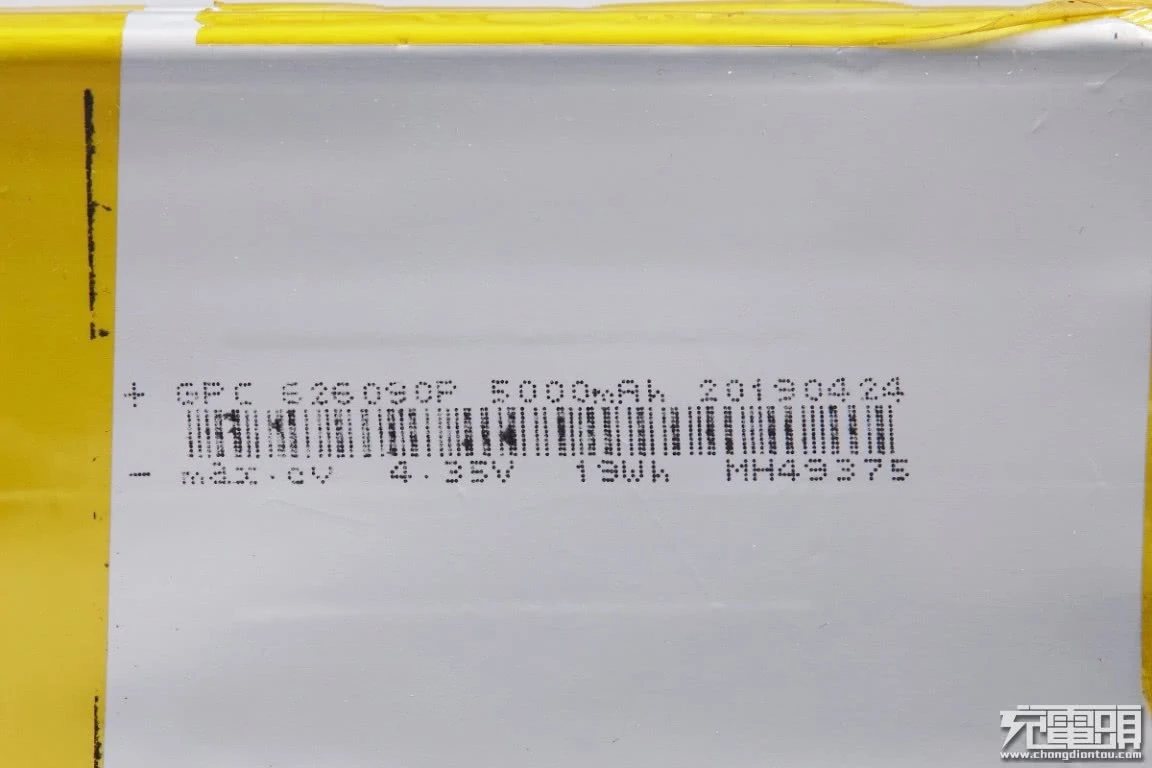

撕掉泡棉胶，可以看到电芯的信息：电芯来自GPC深圳格林德能源集团有限公司，容量5000mAh，两块总计10000mAh，充电限制电压4.35V，容量19Wh，2019年4月24日生产。

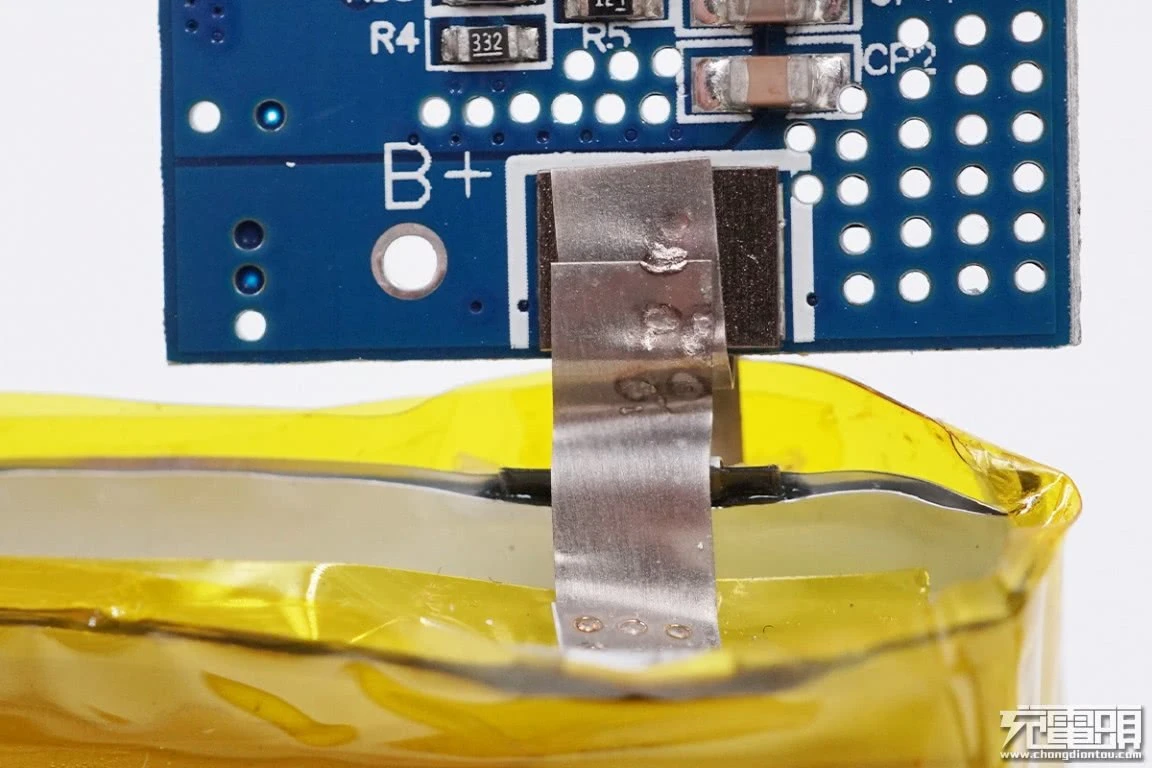

两片电芯并联，和PCB板通过镍片点焊毗连。

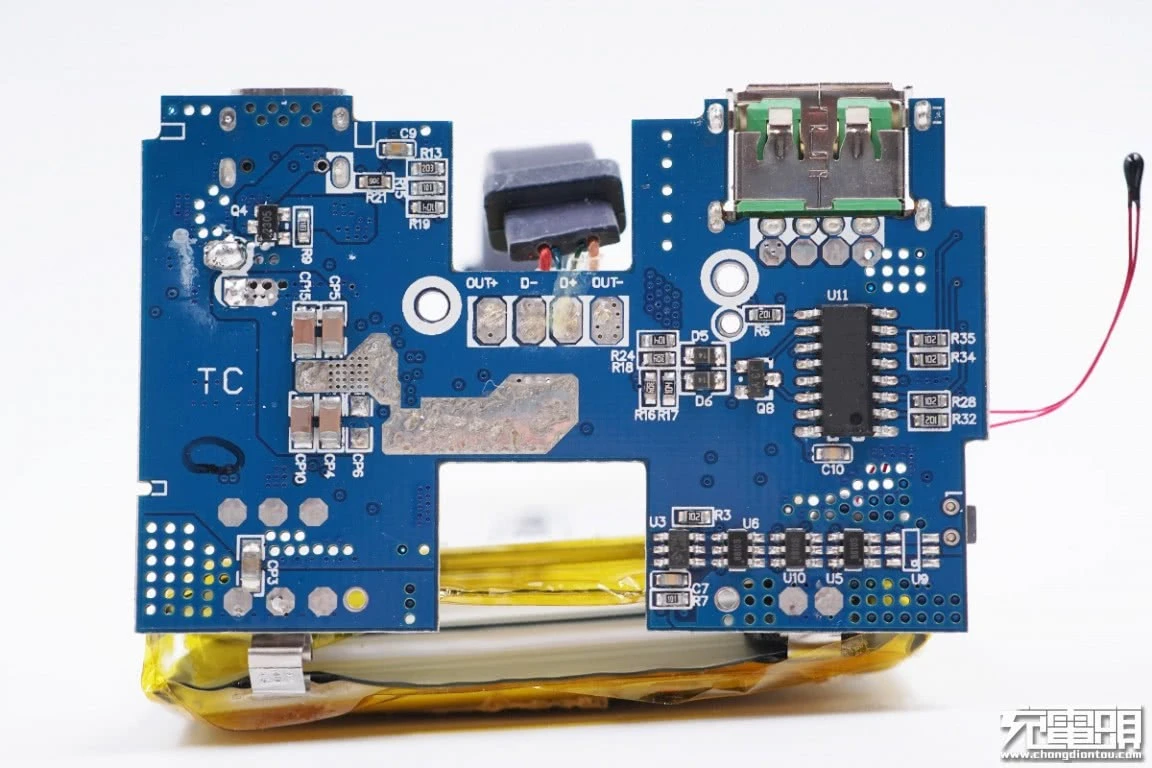

PCB板工字造型设计，中心焊接USB-C线缆，母座分在两端。

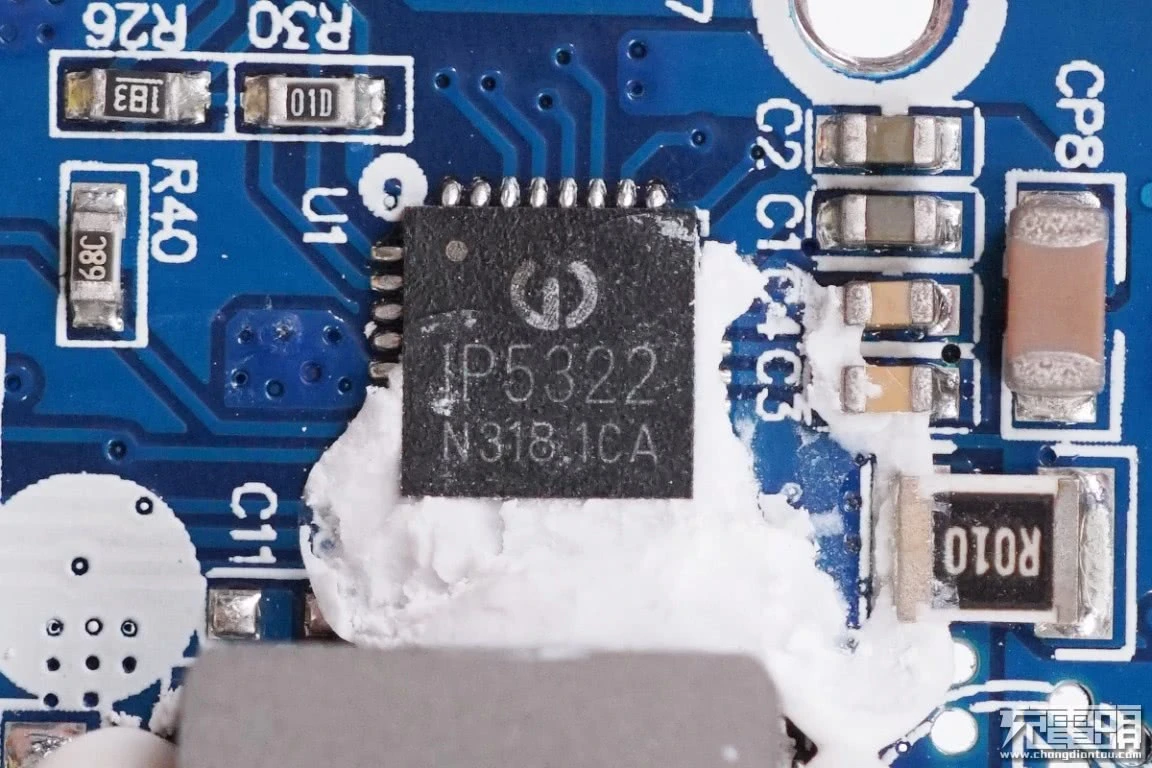

移动电源主控芯片采用英集芯IP5322。IP5322是一款集成同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC。支持QC3.0/2.0、MTK PE+1.1&2.0输出快充协议以及FCP、AFC、SFCP输入输出快充协议，并兼容BC1.2、苹果、三星手机，可为快充移动电源提供完备的电源解决方案。该芯片可控制2个USB-A，一个Micro USB/USB-C接口，单独使用任何一个USB口都可以支持快充，同时使用两个输出口时，自动降为5V。支持多种电池电压，可由外部电阻设置，电池端充电电流可达5A。

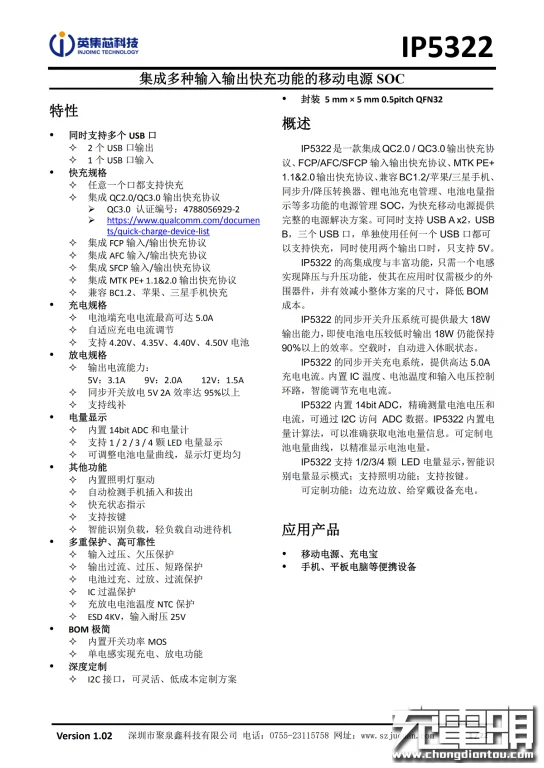

英集芯IP5322资料信息。
两颗天钰FP6601Q协议IC。FP6601Q支持高通 QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调解供电设备上的输出电压，相互握手辨认后设备提升充电功率收缩充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动辨认APPLE、三星、BC1.2协议。

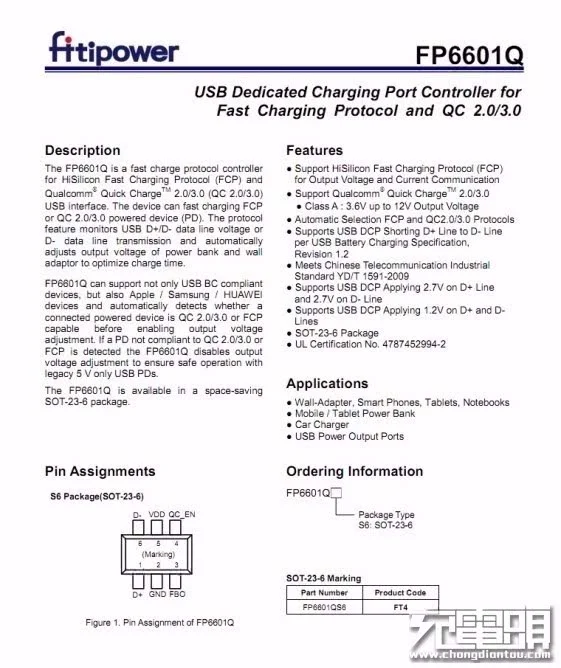

天钰FP6601Q详细规格资料。

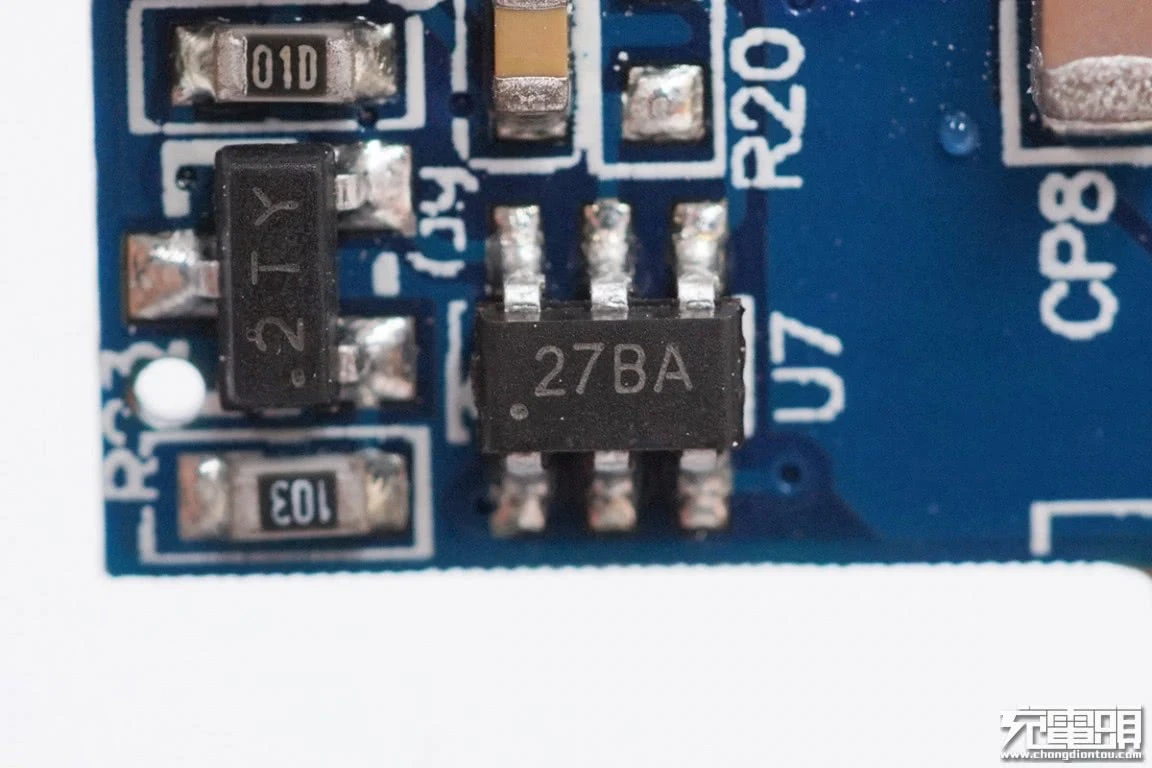

丝印27BA的IC，用于充电输入申请快充。
PCB板背面一览，对应IP5322芯片位置过孔露铜加锡，加强散热。

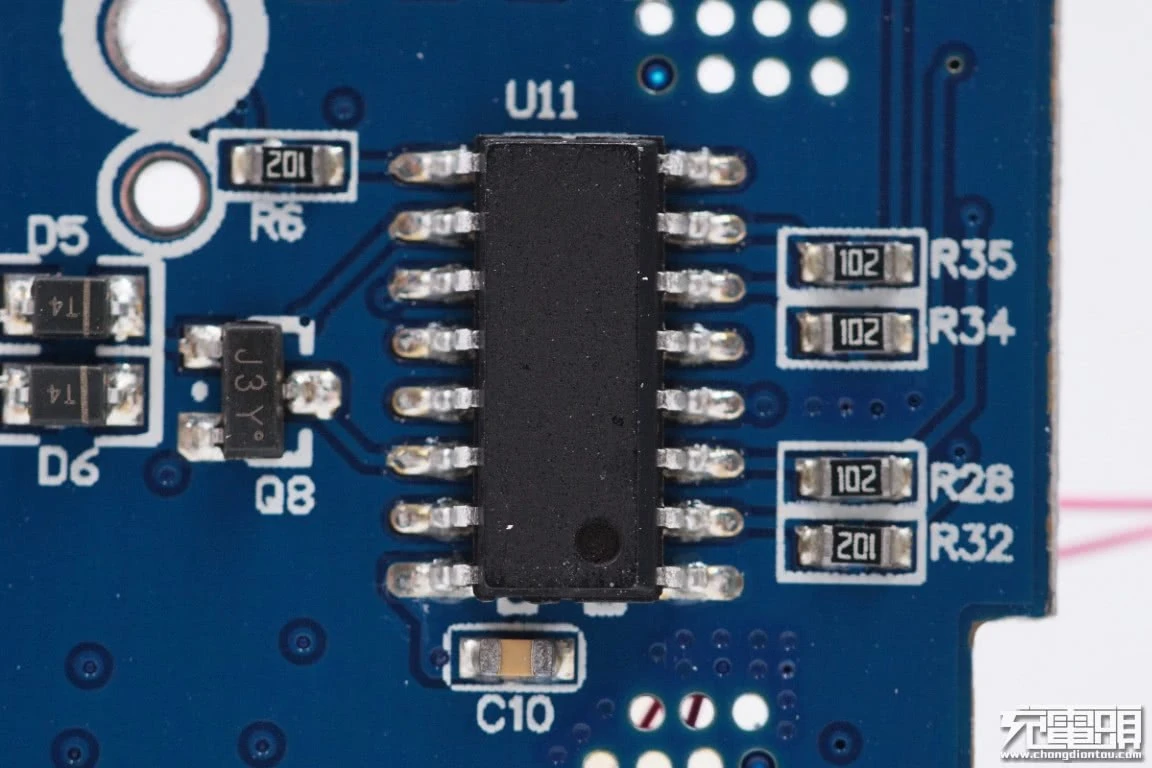

无标单片机特写，信息不详，用于移动电源掩护和电量指示。

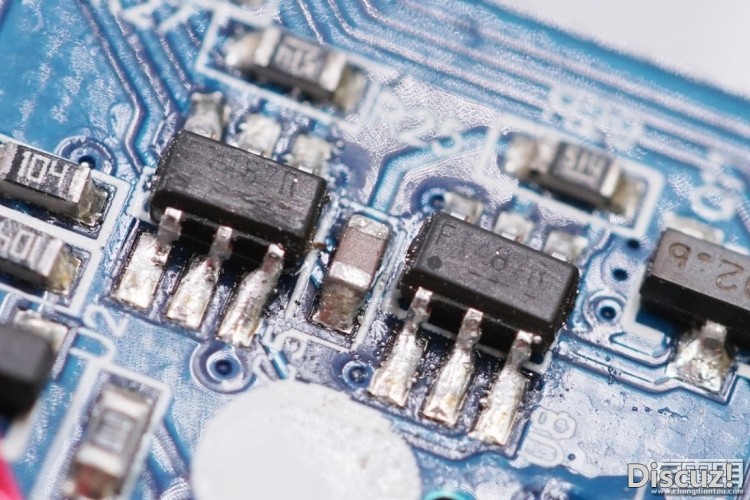

HYCON宏康锂电池掩护芯片丝印3U4L，搭配三颗8810S 电池掩护MOS管，共同组成电池掩护电路。

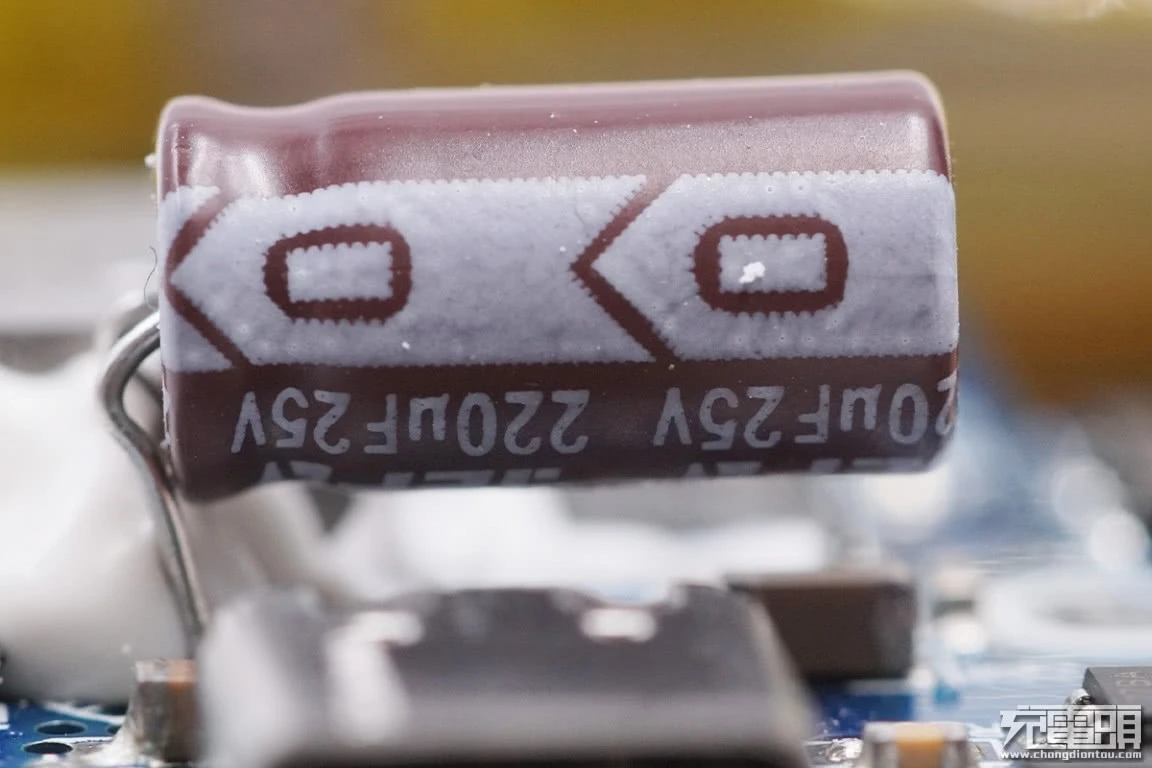

输出滤波电解电容规格为25V 220μF，来自JEFA杰发电子。

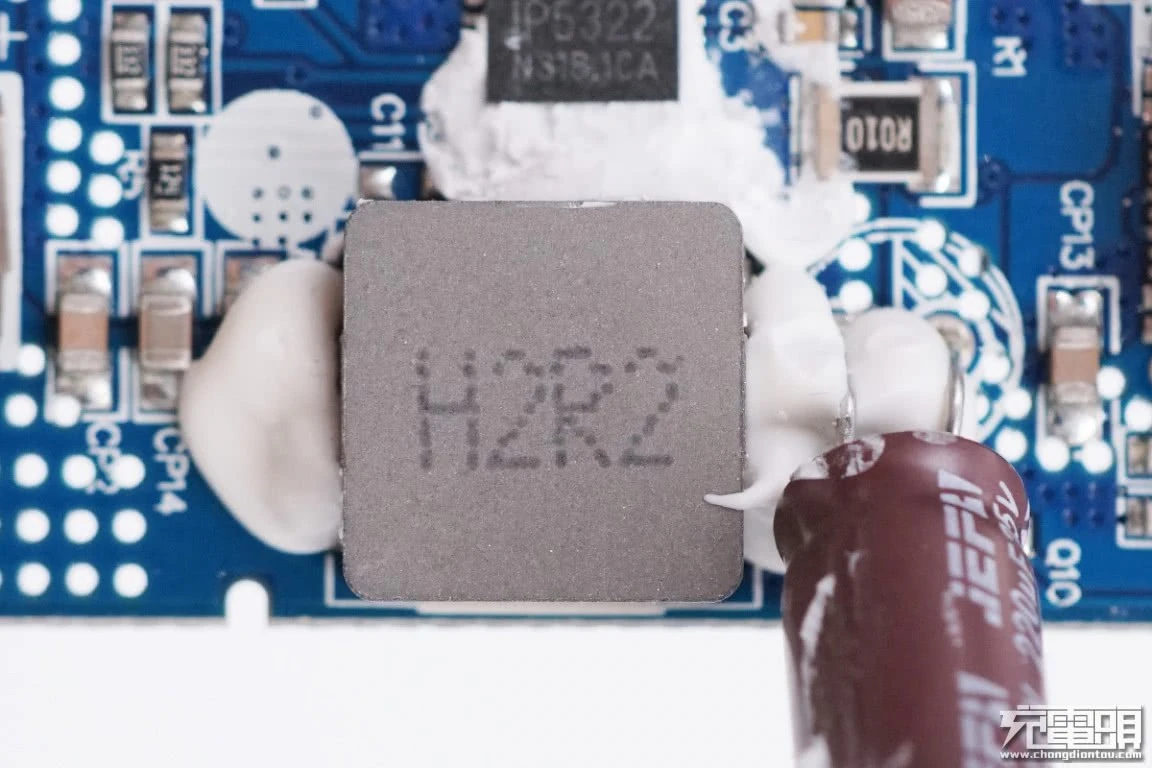

H2R2合金电感特写，边沿打胶固定。

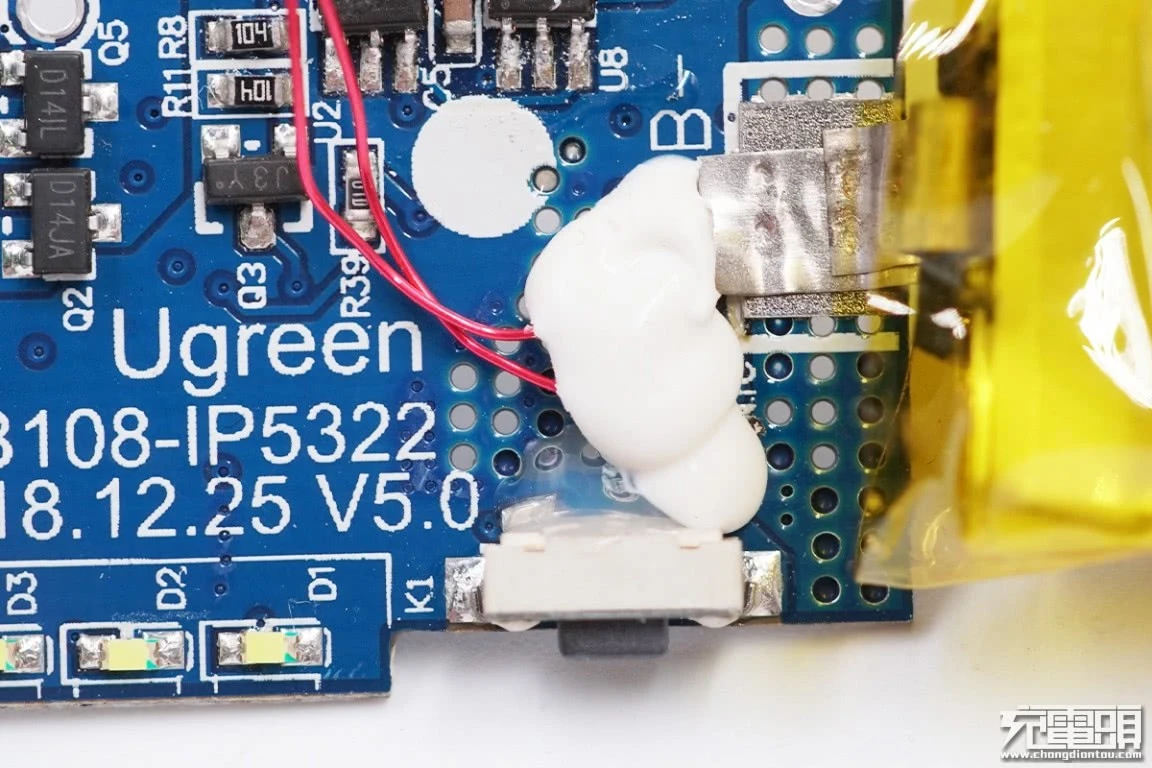

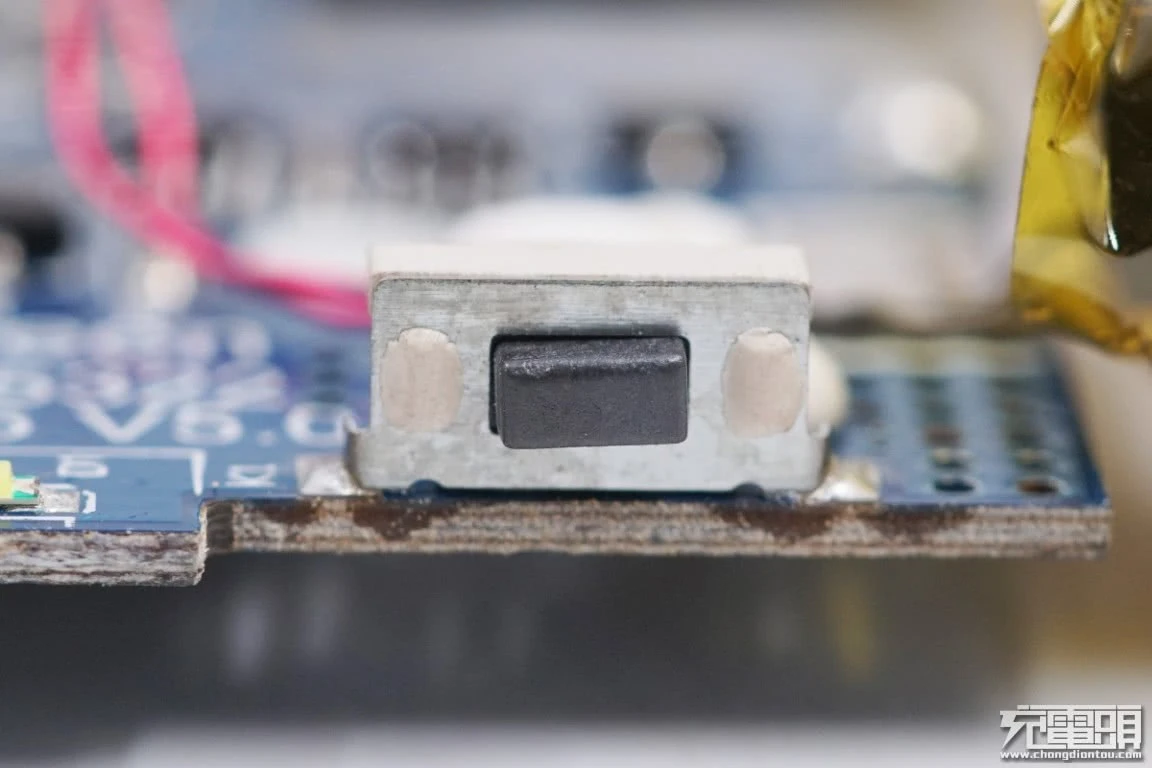

电源键贴片焊接。
热敏电阻线芯打胶绝缘掩护。

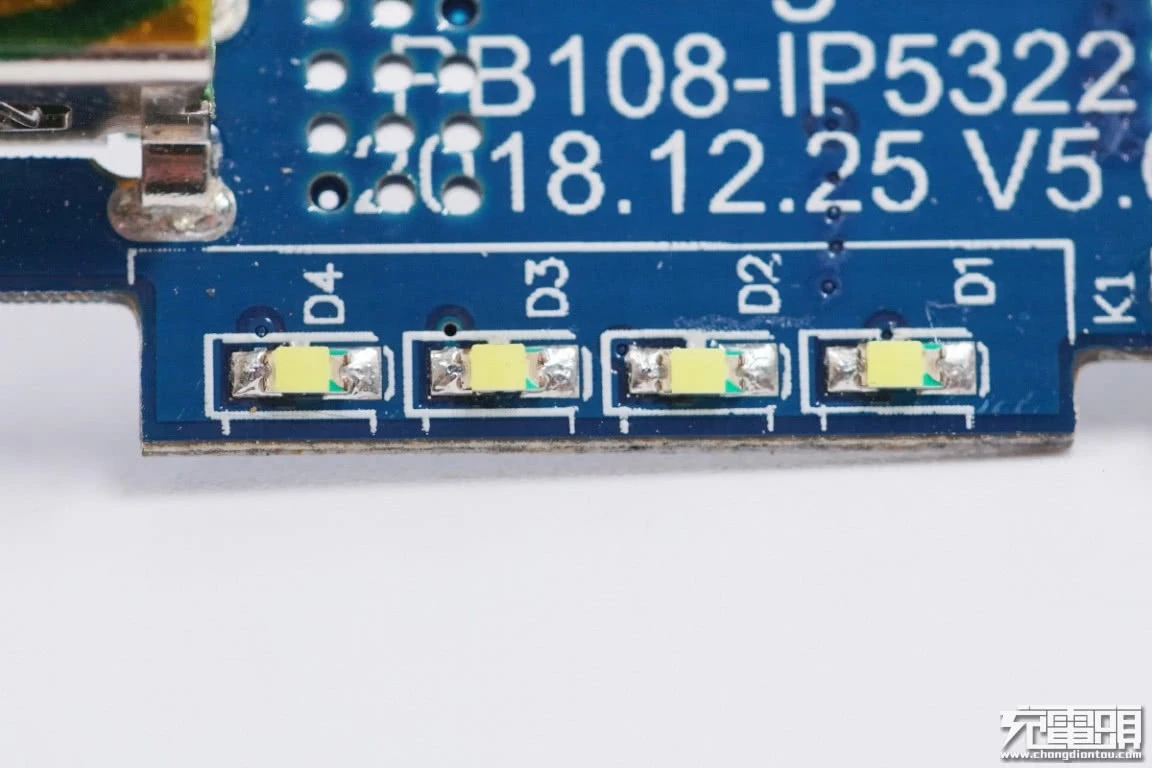

LED电量指示灯特写。

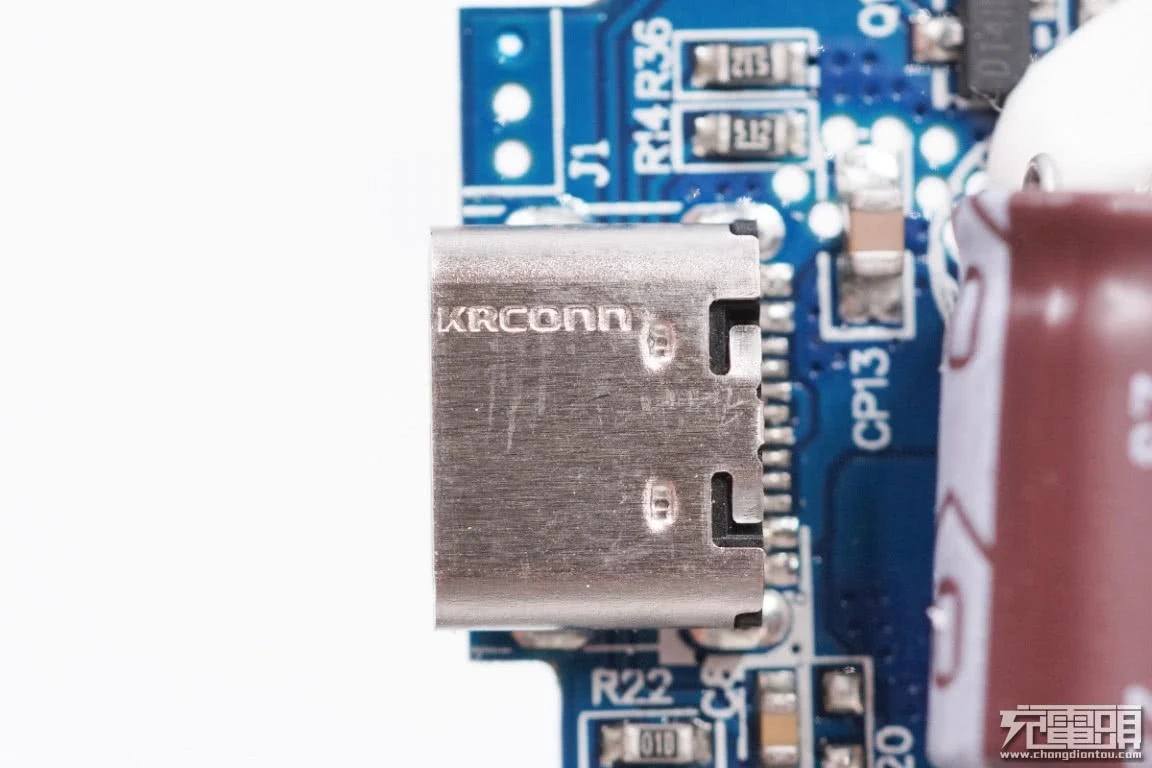

USB-C母座过孔焊接，金属外壳上凹印KRCONN字样，来自深圳市精睿兴业科技有限公司。

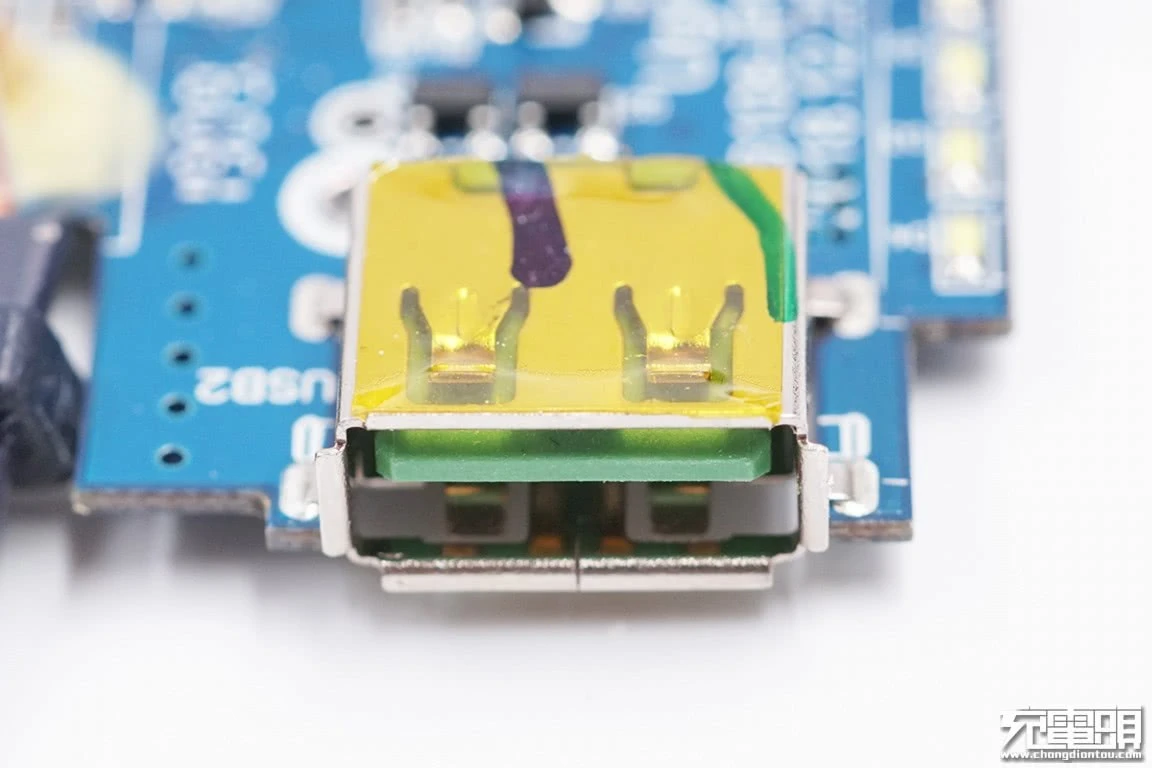

USB-A母座沉板过孔焊接，金属壳上贴有防尘胶带。

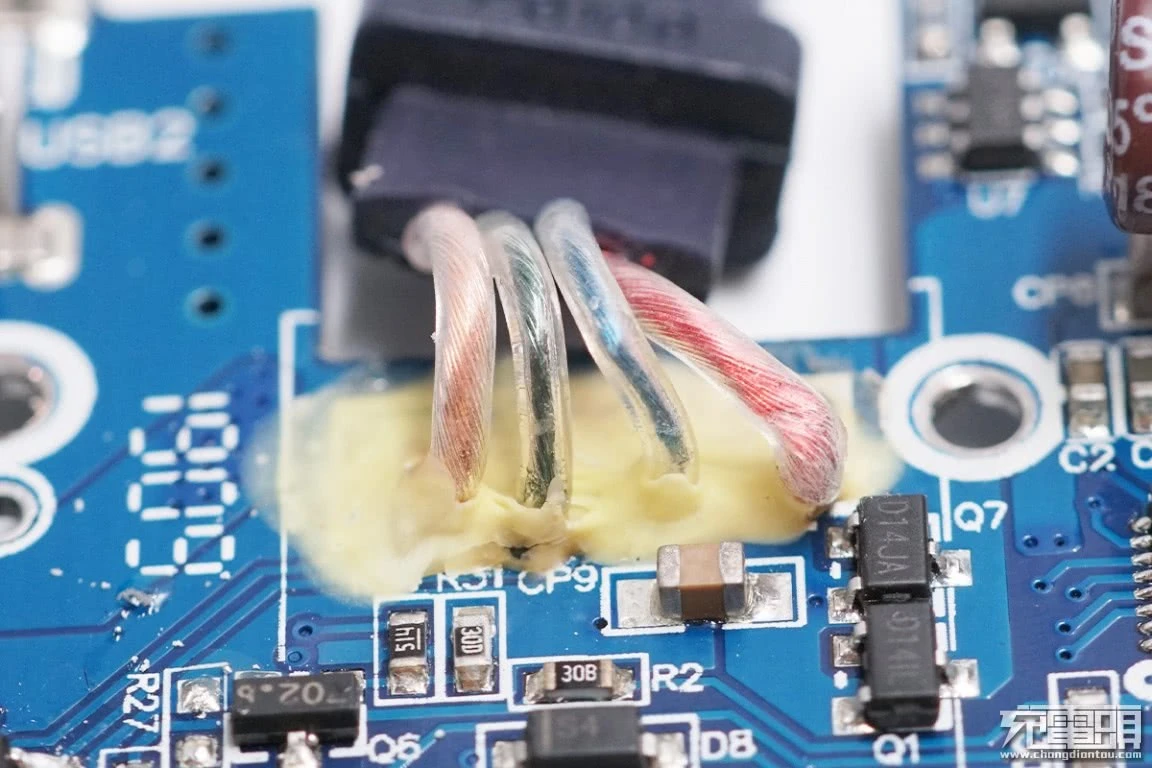

线芯焊接处打胶绝缘掩护。
全部拆解完毕，来张百口福。
充电头网拆解总结
绿联10000mAh 18W双向快充移动电源外貌晒纹处置惩罚，更有气质且使用手感好。USB-C线和A口均支持QC2.0/3.0、AFC、FCP多个快充协议，兼容性不错，还支持5V/3A、9V/2A、12V/1.5A输出，可以或许满足多数手机的快充需求。产品自带USB-C输出线，使用更方便，携带更轻松。
充电头网通过拆解了解到，内部采用英集芯IP5322作为移动电源主控芯片，别的使用了两颗天钰FP6601Q协议IC，为电芯设有掩护电路并配有热敏电阻进行温度监控。电芯上贴有双面胶和泡棉胶固定和掩护，热敏电阻和电感等打胶固定和绝缘，USB-C线焊接处注塑掩护，USB-A母座沉板过孔焊接还贴有防尘贴纸，产品内部做工踏实。 |
|
